EKSでCluster Autoscalerを設定する

Cluster Autoscalerとは、

The cluster autoscaler on AWS scales worker nodes within any specified autoscaling group. It will run as a Deployment in your cluster.

との事で、EKS Worker Nodeの数をいい感じに管理してくれるものです。各種ドキュメントを参考に、利用方法を確認します。

AWS - Cluster Autoscaler

GitHub - Cluster Autoscaler

環境

  • Kubernetes(EKS) 14.9
  • eksctl 0.13.0
  • Cluster Autoscalier v1.14.7

EKS Clusterの用意

eksctlを利用して、EKS Clusterを作成します。

Master Nodeの作成

Master Node作成用のeksctlマニフェストファイルを作成します。

cluster.yml

apiVersion: eksctl.io/v1alpha5
kind: ClusterConfig

metadata:
  name: "cluster-sample"
  region: "ap-northeast-1"
  version: "1.14"
  tags:
    'cfn-key-string': 'cfn-value-string'

vpc:
  id: "vpc-xxx"
  cidr: "xx.xx.xx.xx/xx"
  # autoAllocateIPv6: boolean
  clusterEndpoints:
    privateAccess: true
    publicAccess: true
  # extraCIDRs:
  #   cidr: String
  # nat:
  #   gateway: Disable, Single, HighlyAvailable
  # publicAccessCIDRs:
  #   - "xx.xx.xx.xx/32"
  # securityGroup: String
  # sharedNodeSecurityGroup: xxx
  subnets:
    public:
      ap-northeast-1a:
        id: "subnet-xxx"
        cidr: "xx.xx.xx.xx/xx"
      ap-northeast-1c:
        id: "subnet-xxx"
        cidr: "xx.xx.xx.xx/xx"
      ap-northeast-1d:
        id: "subnet-xxx"
        cidr: "xx.xx.xx.xx/xx"

# cloudWatch:
#   clusterLogging:
#     enableTypes: ["api", "audit", "authenticator", "controllerManager", "scheduler"]

作成します。

$ eksctl create cluster -f cluster.yml

Managed Node Groupの作成

Manged Node Groupとは、EKSのWorker Nodeにあたるもので、

Amazon EKS 管理ノードグループを使用すると、Kubernetes アプリケーションを実行するための計算能力を提供する EC2 インスタンスを個別にプロビジョニングまたは接続する必要がありません。1 つのコマンドでクラスターのノードを作成、更新、または終了できます。ノードは、AWS アカウントの最新の EKS 最適化 AMI を使用して実行されますが、ノードの更新と終了は、アプリケーションが使用可能な状態を維持するようにノードを適切にドレインします。

Amazon EKS が Kubernetes ワーカーノードのプロビジョニングと管理のサポートを追加

kubectl drain の処理を、EKS側で管理してくれます。 kubectl draint とは、停止されるWorker Nodeから起動中Workder Nodeへ、Worker Node上のPodを安全に退去してくれる機能です。

You can use kubectl drain to safely evict all of your pods from a node before you perform maintenance on the node (e.g. kernel upgrade, hardware maintenance, etc.). Safe evictions allow the pod’s containers to gracefully terminate and will respect the PodDisruptionBudgets you have specified.

When kubectl drain returns successfully, that indicates that all of the pods (except the ones excluded as described in the previous paragraph) have been safely evicted (respecting the desired graceful termination period, and respecting the PodDisruptionBudget you have defined). It is then safe to bring down the node by powering down its physical machine or, if running on a cloud platform, deleting its virtual machine.

Use kubectl drain to remove a node from service

Master Node Group作成用のeksctlマニフェストファイルを作成します。

nodegroup.yml

apiVersion: eksctl.io/v1alpha5
kind: ClusterConfig

metadata:
  name: "cluster-sample"
  region: "ap-northeast-1"

managedNodeGroups:
  -
    name: "sample-node-group"
    desiredCapacity: 2
    maxSize: 3
    minSize: 1
    volumeSize: 20
    amiFamily: "AmazonLinux2"
    availabilityZones:
      - "ap-northeast-1a"
      - "ap-northeast-1c"
      - "ap-northeast-1d"
    iam:
      # instanceProfileARN: String
      # instanceRoleARN: String
      attachPolicyARNs:
        - arn:aws:iam::aws:policy/AmazonEC2ContainerRegistryReadOnly
        - arn:aws:iam::aws:policy/AmazonEKS_CNI_Policy
        - arn:aws:iam::aws:policy/AmazonEKSWorkerNodePolicy
        - arn:aws:iam::aws:policy/AmazonSSMManagedInstanceCore
      instanceRoleName: String
      withAddonPolicies:
        albIngress: true
        appMesh: true
        autoScaler: true
        certManager: true
        cloudWatch: true
        ebs: true
        efs: true
        externalDNS: true
        fsx: true
        imageBuilder: true
        xRay: true
    instanceType: "t3.small"
    labels:
      'label-key': 'label-value'
    ssh:
      allow: true
      # publicKey: String
      publicKeyName: "eks-worker-node"
      # publicKeyPath: String
      # sourceSecurityGroupIds:
      #   - String
    tags:
      tag-key: tag-value

desiredCapacity maxSize minSize それぞれのパラメーターが、Worker Nodeのオートスケーリング設定になっています。

作成します。

$ eksctl create nodegroup -f nodegroup.yml

worker nodeの確認。

$ kubectl get node -o wide
NAME                                            STATUS   ROLES    AGE    VERSION              INTERNAL-IP   EXTERNAL-IP     OS-IMAGE         KERNEL-VERSION                  CONTAINER-RUNTIME
ip-10-0-0-94.ap-northeast-1.compute.internal    Ready    <none>   3m5s   v1.14.8-eks-b8860f   10.0.0.94     13.230.14.139   Amazon Linux 2   4.14.154-128.181.amzn2.x86_64   docker://18.9.9
ip-10-0-2-134.ap-northeast-1.compute.internal   Ready    <none>   3m2s   v1.14.8-eks-b8860f   10.0.2.134    18.180.61.145   Amazon Linux 2   4.14.154-128.181.amzn2.x86_64   docker://18.9.9

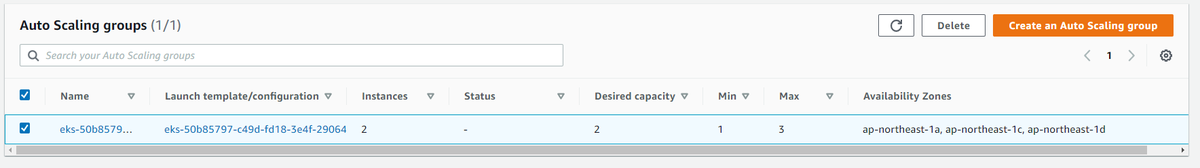

AWSコンソールを確認すると、Worker Node用のAuto Scaling Groupが作成されています。

f:id:goodbyegangster:20200307035730p:plain

Cluster Autoscalerの設定

Worker Node向けIAM設定

EC2のAutoScaling機能を利用する訳で、EKS Worker NodeにはAWSのAutoScaling向けAPIを叩ける権限を付与する必要があります。そのため、Worker Nodeに付与されているIAM Roleに、必要となるポリシーが含まれているか確認します。必要となるIAMポリシーは、公式の以下ドキュメントに記載されています。

Cluster Autoscaler ノードグループの考慮事項 - ノードグループ IAM ポリシー

eksctlで作成した場合、必要となるポリシーが自動的に付与されているとのこと。

Auto-Discoryの設定

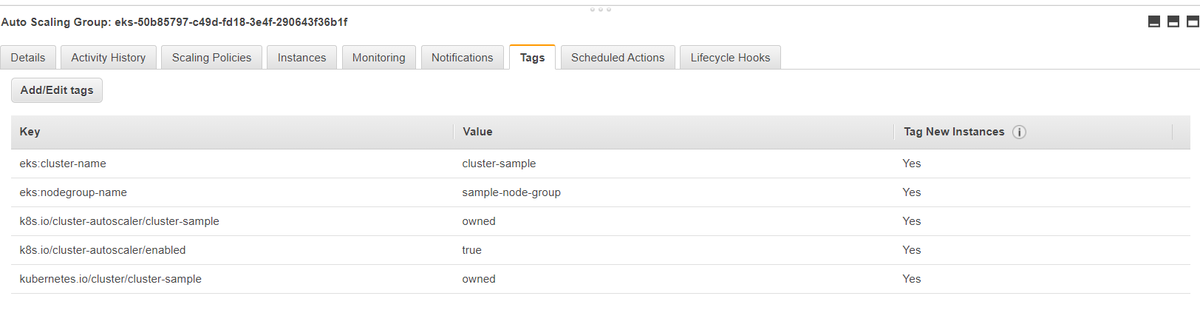

AWS側でAuto Scaling Group(ASG)にタグ付けしておくことで、Cluster Autoscalerが利用するASGを、自動的に判断してくれるらしいです。そのためのタグ付けをしておきます。以下のタグを付与します。

Key Value
k8s.io/cluster-autoscaler/<cluster-name> owned
k8s.io/cluster-autoscaler/enabled true

f:id:goodbyegangster:20200307035650p:plain

これもeksctlを利用している場合、自動的に設定されているとのこと。

Auto-Discovery Setup

Cluster Autoscalerのapply

Cluster Autoscalerのdeploymentを作成します。GitHub上にあるサンプルとなるマニフェストファイルをダウンロードしてきます。

aws/examples/cluster-autoscaler-autodiscover.yaml

サンプルマニフェストファイル内の、 cluster-autoscaler コンテナの起動パラメーターに、以下を追加します。

parameter description
node-group-auto-discovery One or more definition(s) of node group auto-discovery
balance-similar-node-groups Detect similar node groups and balance the number of nodes between them
skip-nodes-with-system-pods If true cluster autoscaler will never delete nodes with pods from kube-system (except for DaemonSet or mirror pods)

What are the parameters to CA?


cluster-autoscalerのannotationに、 cluster-autoscaler.kubernetes.io/safe-to-evict="false" の設定を追加します。この設定により、Cluster AutoScalerが起動しているWorker Nodeは、スケールインのされなくなります。

What types of pods can prevent CA from removing a node?


起動パラメータとannotationの設定を追加したマニフェストファイルです。

autoscale.yml

---
apiVersion: v1
kind: ServiceAccount
metadata:
  labels:
    k8s-addon: cluster-autoscaler.addons.k8s.io
    k8s-app: cluster-autoscaler
  name: cluster-autoscaler
  namespace: kube-system
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: cluster-autoscaler
  labels:
    k8s-addon: cluster-autoscaler.addons.k8s.io
    k8s-app: cluster-autoscaler
rules:
  - apiGroups: [""]
    resources: ["events", "endpoints"]
    verbs: ["create", "patch"]
  - apiGroups: [""]
    resources: ["pods/eviction"]
    verbs: ["create"]
  - apiGroups: [""]
    resources: ["pods/status"]
    verbs: ["update"]
  - apiGroups: [""]
    resources: ["endpoints"]
    resourceNames: ["cluster-autoscaler"]
    verbs: ["get", "update"]
  - apiGroups: [""]
    resources: ["nodes"]
    verbs: ["watch", "list", "get", "update"]
  - apiGroups: [""]
    resources:
      - "pods"
      - "services"
      - "replicationcontrollers"
      - "persistentvolumeclaims"
      - "persistentvolumes"
    verbs: ["watch", "list", "get"]
  - apiGroups: ["extensions"]
    resources: ["replicasets", "daemonsets"]
    verbs: ["watch", "list", "get"]
  - apiGroups: ["policy"]
    resources: ["poddisruptionbudgets"]
    verbs: ["watch", "list"]
  - apiGroups: ["apps"]
    resources: ["statefulsets", "replicasets", "daemonsets"]
    verbs: ["watch", "list", "get"]
  - apiGroups: ["storage.k8s.io"]
    resources: ["storageclasses", "csinodes"]
    verbs: ["watch", "list", "get"]
  - apiGroups: ["batch", "extensions"]
    resources: ["jobs"]
    verbs: ["get", "list", "watch", "patch"]
  - apiGroups: ["coordination.k8s.io"]
    resources: ["leases"]
    verbs: ["create"]
  - apiGroups: ["coordination.k8s.io"]
    resourceNames: ["cluster-autoscaler"]
    resources: ["leases"]
    verbs: ["get", "update"]
---
apiVersion: rbac.authorization.k8s.io/v1
kind: Role
metadata:
  name: cluster-autoscaler
  namespace: kube-system
  labels:
    k8s-addon: cluster-autoscaler.addons.k8s.io
    k8s-app: cluster-autoscaler
rules:
  - apiGroups: [""]
    resources: ["configmaps"]
    verbs: ["create","list","watch"]
  - apiGroups: [""]
    resources: ["configmaps"]
    resourceNames: ["cluster-autoscaler-status", "cluster-autoscaler-priority-expander"]
    verbs: ["delete", "get", "update", "watch"]

---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: cluster-autoscaler
  labels:
    k8s-addon: cluster-autoscaler.addons.k8s.io
    k8s-app: cluster-autoscaler
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: cluster-autoscaler
subjects:
  - kind: ServiceAccount
    name: cluster-autoscaler
    namespace: kube-system

---
apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
  name: cluster-autoscaler
  namespace: kube-system
  labels:
    k8s-addon: cluster-autoscaler.addons.k8s.io
    k8s-app: cluster-autoscaler
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: Role
  name: cluster-autoscaler
subjects:
  - kind: ServiceAccount
    name: cluster-autoscaler
    namespace: kube-system

---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: cluster-autoscaler
  namespace: kube-system
  labels:
    app: cluster-autoscaler
  annotations:
    cluster-autoscaler.kubernetes.io/safe-to-evict: "false"
spec:
  replicas: 1
  selector:
    matchLabels:
      app: cluster-autoscaler
  template:
    metadata:
      labels:
        app: cluster-autoscaler
      annotations:
        prometheus.io/scrape: 'true'
        prometheus.io/port: '8085'
    spec:
      serviceAccountName: cluster-autoscaler
      containers:
        - image: k8s.gcr.io/cluster-autoscaler:v1.14.7
          name: cluster-autoscaler
          resources:
            limits:
              cpu: 100m
              memory: 300Mi
            requests:
              cpu: 100m
              memory: 300Mi
          command:
            - ./cluster-autoscaler
            - --v=4
            - --stderrthreshold=info
            - --cloud-provider=aws
            - --skip-nodes-with-local-storage=false
            - --expander=least-waste
            - --node-group-auto-discovery=asg:tag=k8s.io/cluster-autoscaler/enabled,k8s.io/cluster-autoscaler/cluster-sample
            - --balance-similar-node-groups
            - --skip-nodes-with-system-pods=false
          env:
            - name: AWS_REGION
              value: ap-northeast-1
          volumeMounts:
            - name: ssl-certs
              mountPath: /etc/ssl/certs/ca-certificates.crt
              readOnly: true
          imagePullPolicy: "Always"
      volumes:
        - name: ssl-certs
          hostPath:
            path: "/etc/ssl/certs/ca-bundle.crt"

なお、利用するCluster Autoscalerのバージョンは、Kubernetesのバージョンに合わせるべきらしいので、過去バージョンのEKSを利用する場合には注意が必要です。

We recommend using Cluster Autoscaler with the Kubernetes master version for which it was meant.

Releases

上記のサンプルは、最新EKSのバージョンと同じ v1.14.7 バージョンのCluster Autoscalerとなっています。


applyします。

$ kubectl apply -f autoscale.yml
serviceaccount/cluster-autoscaler created
clusterrole.rbac.authorization.k8s.io/cluster-autoscaler created
role.rbac.authorization.k8s.io/cluster-autoscaler created
clusterrolebinding.rbac.authorization.k8s.io/cluster-autoscaler created
rolebinding.rbac.authorization.k8s.io/cluster-autoscaler created
deployment.apps/cluster-autoscaler created

確認します。

$ kubectl get deployment/cluster-autoscaler -o wide -n kube-system
NAME                 READY   UP-TO-DATE   AVAILABLE   AGE   CONTAINERS           IMAGES                                  SELECTOR
cluster-autoscaler   1/1     1            1           50m   cluster-autoscaler   k8s.gcr.io/cluster-autoscaler:v1.14.7   app=cluster-autoscaler

検証

検証で利用するサンプルのpodを作成します。nignxを動かすdeployment用マニフェストファイルを作成します。

nginx.yml

apiVersion: v1
kind: Namespace
metadata:
  name: sample
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx
  namespace: sample
spec:
  replicas: 2
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
        - name: container-nginx
          image: nginx:latest
          ports:
            - containerPort: 80
          resources:
            limits:
              cpu: 200m
              memory: 512Mi
            requests:
              cpu: 200m
              memory: 512Mi
---
apiVersion: v1
kind: Service
metadata:
  name: nginx
  namespace: sample
spec:
  type: ClusterIP
  ports:
  - port: 80
    protocol: TCP
    targetPort: 80
  selector:
    app: nginx
---
apiVersion: policy/v1beta1
kind: PodDisruptionBudget
metadata:
  name: sample-pdb
spec:
  maxUnavailable: 1
  selector:
    matchLabels:
      app: nginx

applyします。

$ kubectl apply -f nginx.yml
namespace/sample created
deployment.apps/nginx created
service/nginx created
poddisruptionbudget.policy/sample-pdb created

起動しました。

$ kubectl get pods -o wide -n sample
NAME                     READY   STATUS    RESTARTS   AGE     IP           NODE                                            NOMINATED NODE   READINESS GATES
nginx-69ffbfc87b-dbrxk   1/1     Running   0          2m22s   10.0.0.101   ip-10-0-0-94.ap-northeast-1.compute.internal    <none>           <none>
nginx-69ffbfc87b-q2jt8   1/1     Running   0          2m22s   10.0.2.176   ip-10-0-2-134.ap-northeast-1.compute.internal   <none>           <none>

スケールアウト

nginxのreplica数を、2から5へ変更してみます。

$ kubectl scale --replicas=5 deployment/nginx -n sample

pod数が5つとなりましたが、1つのpodのみ Pending ステータスとなっています。

$ kubectl get pods -o wide -n sample
NAME                     READY   STATUS    RESTARTS   AGE     IP           NODE                                            NOMINATED NODE   READINESS GATES
nginx-69ffbfc87b-875lp   0/1     Pending   0          18s     <none>       <none>                                          <none>           <none>
nginx-69ffbfc87b-dbrxk   1/1     Running   0          8m52s   10.0.0.101   ip-10-0-0-94.ap-northeast-1.compute.internal    <none>           <none>
nginx-69ffbfc87b-lvq5f   1/1     Running   0          18s     10.0.0.99    ip-10-0-0-94.ap-northeast-1.compute.internal    <none>           <none>
nginx-69ffbfc87b-pgl9v   1/1     Running   0          18s     10.0.2.193   ip-10-0-2-134.ap-northeast-1.compute.internal   <none>           <none>
nginx-69ffbfc87b-q2jt8   1/1     Running   0          8m52s   10.0.2.176   ip-10-0-2-134.ap-northeast-1.compute.internal   <none>           <none>

Worker Nodeのリソース状況を確認してみますと、既にメモリー使用率が限界に近いことが分かります。

$ kubectl describe nodes ip-10-0-2-134.ap-northeast-1.compute.internal
Name:               ip-10-0-2-134.ap-northeast-1.compute.internal
...
Non-terminated Pods:          (5 in total)
  Namespace                   Name                                   CPU Requests  CPU Limits  Memory Requests  Memory Limits  AGE
  ---------                   ----                                   ------------  ----------  ---------------  -------------  ---
  kube-system                 aws-node-jrcm4                         10m (0%)      0 (0%)      0 (0%)           0 (0%)         23m
  kube-system                 cluster-autoscaler-54c755c8f9-sfghr    100m (5%)     100m (5%)   300Mi (21%)      300Mi (21%)    18m
  kube-system                 kube-proxy-xv45g                       100m (5%)     0 (0%)      0 (0%)           0 (0%)         23m
  sample                      nginx-69ffbfc87b-pgl9v                 200m (10%)    200m (10%)  512Mi (37%)      512Mi (37%)    5m39s
  sample                      nginx-69ffbfc87b-q2jt8                 200m (10%)    200m (10%)  512Mi (37%)      512Mi (37%)    14m
Allocated resources:
  (Total limits may be over 100 percent, i.e., overcommitted.)
  Resource                    Requests      Limits
  --------                    --------      ------
  cpu                         610m (31%)    500m (25%)
  memory                      1324Mi (96%)  1324Mi (96%)
  ephemeral-storage           0 (0%)        0 (0%)
  attachable-volumes-aws-ebs  0             0
...

今回Worker Nodeは t3.small インスタンスで起動しており、2MBもメモリーを持っている筈ですが、1324Miで96%ということは、実際にk8sで利用できるメモリー量は、ずっと少ないようですね。

しばらくすると、Cluster Autoscalerが新規Worker Nodeを起動してくれます。

$ kubectl get node
NAME                                            STATUS   ROLES    AGE     VERSION
ip-10-0-0-94.ap-northeast-1.compute.internal    Ready    <none>   21m     v1.14.8-eks-b8860f
ip-10-0-1-35.ap-northeast-1.compute.internal    Ready    <none>   3m37s   v1.14.8-eks-b8860f
ip-10-0-2-134.ap-northeast-1.compute.internal   Ready    <none>   21m     v1.14.8-eks-b8860f

そして、pendingであったpodが、新規Worker Nodeで起動してくれます。

$ kubectl get pods -o wide -n sample
NAME                     READY   STATUS    RESTARTS   AGE     IP           NODE                                            NOMINATED NODE   READINESS GATES
nginx-69ffbfc87b-875lp   1/1     Running   0          3m54s   10.0.1.192   ip-10-0-1-35.ap-northeast-1.compute.internal    <none>           <none>
nginx-69ffbfc87b-dbrxk   1/1     Running   0          12m     10.0.0.101   ip-10-0-0-94.ap-northeast-1.compute.internal    <none>           <none>
nginx-69ffbfc87b-lvq5f   1/1     Running   0          3m54s   10.0.0.99    ip-10-0-0-94.ap-northeast-1.compute.internal    <none>           <none>
nginx-69ffbfc87b-pgl9v   1/1     Running   0          3m54s   10.0.2.193   ip-10-0-2-134.ap-northeast-1.compute.internal   <none>           <none>
nginx-69ffbfc87b-q2jt8   1/1     Running   0          12m     10.0.2.176   ip-10-0-2-134.ap-northeast-1.compute.internal   <none>           <none>

スケールイン

起動するreplica数を減らせば、当然worker node数は減少します。worker node数が過剰であると判断された後、デフォルトでは10分後にNodeのTerminate処理が始まります。scale-down-unneeded-time というCluster AutoScalerのパラメーターが、デフォルトで10分に指定されているためです。

f:id:goodbyegangster:20200307035753p:plain

他のスケールダウン系パラーメーターは、下記より確認できます。

What are the parameters to CA?

PodDisruptionBudgetについて

今回検証で利用したnginxのreplica(deployment)には、下記の PodDisruptionBudget を設定しています。

apiVersion: policy/v1beta1
kind: PodDisruptionBudget
metadata:
  name: sample-pdb
spec:
  maxUnavailable: 1
  selector:
    matchLabels:
      app: nginx

PodDisuptionBudgetとは、同時に停止するPod数を制限してくれる機能です。

An Application Owner can create a PodDisruptionBudget object (PDB) for each application. A PDB limits the number of pods of a replicated application that are down simultaneously from voluntary disruptions.

How Disruption Budgets Work

例えば、Cluster AutoScalerでスケールインが発生し、Worker NodeがTerminateされる際、Node上のPodは同時にevictされます。そのため、Worker Node上でPodのばらつきが偏っており、ある特定のWorker NodeでしかPodが存在しないようなreplica(deployment)がある場合、一時的にpodが1つも存在しないような瞬間が生まれてしまいます。(podのぱらつきが偏っている点は、それはそれで問題ですが...)

上記で設定した .spec.maxUnavailable とは、 selector で指定しているdeploymentにおいて、Unavailableとしてより最大pod数を指定したものです。このmaxUnavailableの値を守りながら、podをevictしていってくれるようなります。

.spec.minAvailable which is a description of the number of pods from that set that must still be available after the eviction, even in the absence of the evicted pod. minAvailable can be either an absolute number or a percentage.

.spec.maxUnavailable (available in Kubernetes 1.7 and higher) which is a description of the number of pods from that set that can be unavailable after the eviction. It can be either an absolute number or a percentage.

Specifying a PodDisruptionBudget
